Для умовного графічного зображення ма­теріалів у розрізах і перерізах застосовують­ся різноманітні штрихування (ГОСТ 2.306-68).

Загальне графічне позначення матеріалів у перерізах незалежно від виду матеріалу має бути таке, як на рис. 2.8.

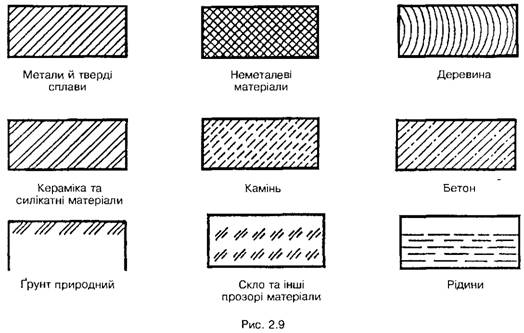

Графічне зображення поширених ма­теріалів показано на рис. 2.9.

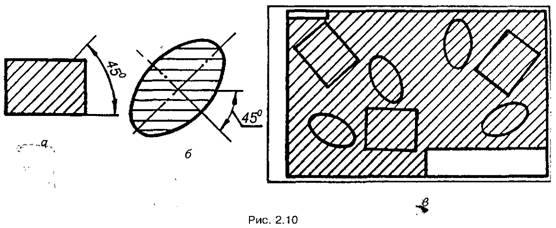

Похилі паралельні прямі у штрихуванні проводять під кутом 45° до лінії контуру зо­ браження (рис. 2.10,а) або до його осі (рис. 2.10, б), чи до лінії рамки креслення (рис. 2.10,в).

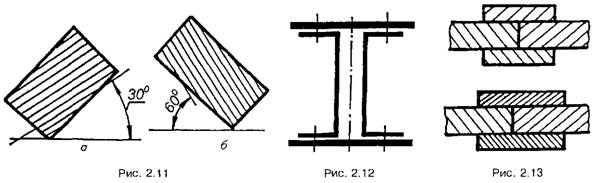

Якщо лінії штрихування збігаються з лі­ніями контуру чи осьовими лініями, реко­мендується лінії штрихування проводити під кутом 30° (рис. 2.11 ,а) або 60° (рис. 2.11,б).

Лінії штрихування можна проводити з на­хилом ліворуч або праворуч, але для всіх розрізів і перерізів, що належать одній і тій самій деталі, штрихування треба зазвичай ви­конувати з нахилом в один бік.

Відстань між прямими лініями штрихуван­ня має бути однакова для всіх розрізів і пе­рерізів деталі, що виконуються в одному масштабі.

Залежно від матеріалу, що зображаєть­ся, площі штрихування і необхідності уріз­номанітнити штрихування суміжних площин, відстань між лініями штрихування вибира­ють у межах 1-10 мм.

Перерізи, ширина яких на рисунку стано­вить менше ніж 2 мм, допускається зачор­нювати, але залишати просвіт між суміжними перерізами не менше ніж 0,8 мм (рис. 2.12).

Для суміжних перерізів двох деталей слід виконувати зустрічне штрихування: на одній деталі праворуч, на іншій — ліворуч. Для суміжних перерізів трьох і більше деталей треба, щоб лінії штрихування одного напря­му були зсунуті в одному перерізі відносно іншого, або слід змінити відстань між лініями штрихування (рис. 2.13).
